Тройные розетки
- Предназначение тройной розетки
- Внешние видимые элементы тройной розетки
- Установочные элементы тройной розетки
- для сплошных стен (кирпич, бетон)
- для полостных стен (гипсокартон, вагонка)
- Расположение штекеров.
- Основная причина аварийных ситуаций
- Формы тройных розеток.
- Установка тройных розеток
Тройные розетки позволяют подключить в одном месте до трех потребителей. Эти розетки имеют один питающий провод. В большинстве случаев, как для наружных, так и внутренних розеток, применяют метод блочной сборки или так называемые наборные розетки. Этот метод состоит в том, что сборку составляют из трех и более отдельных розеток.
Внешние видимые элементы тройной розетки
Для удобства и более эстетичного вида данной конструкции внешние рамки отдельных розеток заменяют на одну общую (покупается отдельно) рамку. При покупке рамки следует обратить внимание на соответствие формы внутренней части лицевой панели розетки и формы рамки. Желательно покупать розетки с квадратной внутренней частью пластиковой панели (на фото справа). Они более универсальны по вариантах и направлениях установки. Хотя это дело вкуса хозяина(заказчика).
Эта рамка для тройной сборки хоть и имеет квадратные места для крышек розетки, но закругления углов не такие, как у рамки на правом фото.
Следует помнить, что рамки выпускаются различных форм и расцветок. Дорогие розетки и выключатели вообще продаются раздельно: в одной коробке внутренняя часть с контактами а в другой коробке наружная декоративная крышка с рамкой. Выпускают накладные наружные части различных цветов и формы.
Для наружных розеток выпускаются специально сконструированные (но малораспространенные), у которых можно частично выкусить часть корпуса и затем красиво и плотно собрать тройную сборку.
Установочные элементы тройной розетки.
Кроме специальных внешних элементов для оборудования тройных розеток применяют наборные установочные коробки. Эта часть находится в стене и обычно является невидимой пользователям.
Коробки для кирпичных и бетонных стен
Составные коробки имеют приливы или замки, позволяющие точно и надежно собрать встраиваемую в стену часть.
Коробки для полосных стен
Для полостных стен (вагонка, гипсокартон) выпускают также цельнолитые тройные установочные коробки.
Все вышесказанное относится и к четверным, пятерным и другим многоместным розеткам. Коробки для полостных стен допустимо применять и в цельных стенах (кирпич...), лапки-зажимы при этом можно снять
Расположение штекеров(отверстий под вилку).
При установке и использовании трехместных и более розеток обращаем внимание на расположение подсоединительных отверстий для вилок. Желательно, чтобы эти отверстия шли вдоль или под углом к линии размещения розеток (см фото внизу). Поперечное расположение (как на нижнем фото) может затруднить подключение боковых вилок электроприборов.
При использовании тройников - устройств для временного подключения нескольких потребителей к одиночной розетке следует быть очень осторожным. При таком способе подключения возникает дополнительная и механическая, и электрическая нагрузка на контакты основной розетки, что может привести к аварийным ситуациям.
Основная причина аварийных ситуаций кроется в ослабленных контактах розетки. При плохом контакте происходит сильное нагревание как штекеров вилки, так и контактов штепселя. Они при этом окисляются, оплавляются, что приводит к еще большему ухудшении контакта и сильному разогреванию при последующим подключениям. В дальнейшем наступит выгорание розетки. И даже большой мощности здесь не надо.
На фото показана выплавленная вилка удлинителя, к которому был подключен фен мощностью 1600 Ватт. Поработал фен около 10 минут. А основная проблема была в плохом контакте вилки в розетке. Перед этим вставляли вилку с толстыми штекерами, а потом вставили вилку с тонкими стержнями.
Более надежным в этом случае, на мой взгляд, будет многоместная розетка с включением вилок разных стандартов (толщин) в «свои» отверстия. Например, в слева вставляются только вилки с тонкими стержнями, справа - с толстыми (евровилки).

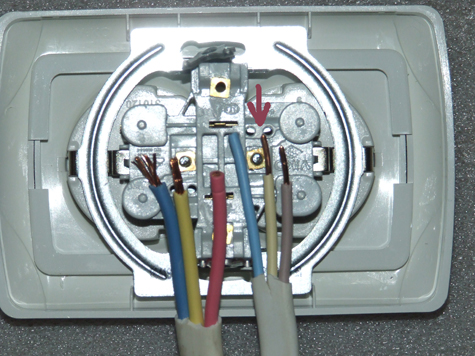

Также следует обратить внимание на расположение соединительного провода внутри сборки. В некоторых коробках он может попасть под распорные зажимы внутренней части розетки. При этом произойдет разрушение изоляции провода с возможным замыканием токопроводящих жил.
Для подключения розеток желательно применять монолитный провод сечением до 2,5 мм кв(наприметр ВВГ-1 3х2,5). Более толстый провод подключить к бытовой розетке проблематично - он просто не войдет в подсоединительное отверстие клеммы. Провод ВВГ-2 3х2,5 хоть и имеет эффективное сечение такое же как у ВВГ-1 3х2,5, но реально толщина токопроводящей жилы у ВВГ-2 больше из-за промежутков между отдельными проволочками пучка.
Провод ВВГ 3х2,5 позволяет передавать до 5 кВт мощности при напряжении 220 В. Что обычно составляет полную допустимую мощность выделяемую РЭСом для среднестатистического дома, квартиры.
Формы тройных розеток. Многоместные розетки и сборки
Линейные блоки
Треугольные блоки
Временные (тройники) и Стационарные внутренние
Установка тройных розеток
Установка скрытых тройных розеток в кирпичной стене.
Рассмотрим на примере доработки єлектропроводки в новострое с ошукатуренными стенами.
Основные этапы работы по установке тройных розеток
- Изучение электрической схемы
- Разметка на месте расположения электрических точек (мест установки розеток и выключателей, распредкоробок)
- Штробление и прокладка проводов
- Установка коробок под розетки и выключатели
- Установка электророзеток, выключателей и другой арматуры.
Вариантов прокладки кабеля есть несколько
- Штробление по низу стены — как на фото. Это вариант выбран из-за отсутствия пола, что бы не было проблем при установке плинтусов.
- При наличии пола можно проложить провода в специальных плинтусах со встроенными кабель-каналами. Этот способ применим даже в жилых обустроенных квартирах.
- При отсутствии специального плинтуса можно сделать штробу в самом низу стены под плинтусом, сняв его на время. (Также применимо в уже обжитых помещениях.) Внимание — не повредить провод креплением плинтуса!
Добавление новой розетки в уже обустроенном жилом помещении.
Под существующей (желательно низкорасположенной) розеткой острым ножом разрезаем обои. Разводим их в стороны. Делаем штробу к плинтусу. То же делаем и в месте новой розетки. Укладываем кабель по штробе и под плинтусом. Выводим к новой розетке. Защтукатуриваем штробу. Приклеиваем обои (после высыхания щтукатурки). Место стыка обои заметно только после рассказа о его наличии.
Установка открытых наружных (внешних) розеток на стене.
Можно использовать готовые блоки
Можно использовать наборные внешние розетки.
При установке наружных (накладных) розеток следует обратить внимание на тыльную сторону розетки.
Выпускаются наружные розетки с открытой тыльной частью, которую при установке надо будет прикрыть специальной накладкой.
Также выпускаются наружные розетки с закрытой тыльной частью. Такую розетку можно сразу закреплять на поверхности.
