Вилка штепсельная электрическая.
Штепсельная вилка (в дальнейшем - вилка)служит для временного подсоединения потребителей электрической энергии. Она является составной частью разъемного соединения (в техническом сленге называемом "папа"), которая имеет контакты в виде стержней. (Это «временное подсоединение» у некоторых приборов может быть несколько лет — н.п. холодильник.)
При использовании штепсельных вилок следует помнить некоторые правила: не пользоваться влажной вилкой, не брать ее влажными руками, вставлять вилку без значительных усилий, держа за корпус, вытаскивать только за корпус, можно слегка качнуть, нельзя вытаскивать вилку за провод — можно его оборвать или вырвать из вилки, со всеми вытекающими обстоятельствами (поражение током, короткое замыкание (если не вставляется/вытягивается, значит есть причина — не тот тип вилки, поломанная вилка/розетка …)
Вилки бывают нескольких разновидностей: слаботочные, усиленные («евростандарт»), силовые, прямые, изогнутые, специальные, с заземлением.
Вилка состоит из таких основных частей — корпус, в котором закреплены 2 (или более) металлических контактных стержней, крышка корпуса с закрепляющим винтом (или несколькими), возможно наличие заземляющих контактов.

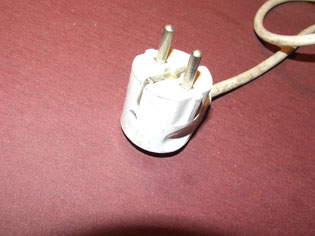

Корпус вилки, как правило, цилиндрической формы с возможными фигурными наплывами-замками. Наплывы служат для защиты от соскальзывания руки и не допускают касания к токоведущим контактам. Также наплывы и проточки на вилке не позволяют подсоединить ее к непредназначенным розеткам. На левой картинке вилка старого образца с тонкими стержнями, на правой - вилка "евростандарта" с утолщенными стержнями и наплывами-замками
Иногда для подключения определенных приборов применяется «специальная, только для этой группы приборов» вилка (Изображена трехфазная силовая вилка). В бытовых приборах применяют также неразборную цельнолитую вилку.
Нельзя подключать вилку со срезанными защитными наплывами. Также вилки старых бытовых приборов не имеют проточек-замков и поэтому их трудно подключить к розеткам нового («евро») образца. Причина применения этих замков в следующем. Соединительные стержни-штекеры у вилок старого образца где-то наполовину тоньше нежели у вилок нового евро-образца. При подключении более тонких стержней к розетке, особенно если перед этим подключались приборы, у которых штекеры вилки утолщенные, будет плохой контакт в розетке и она начнет греться, что в лучшем случае приведет к выходу из строя розетки а, возможно, и к возгоранию.
Поэтому и рекомендуется ставить двойные розетки. В одну часть которой ВСЕГДА вставляем вилки с тонкими стержнями (н.п. левая сторона), а в другую вилки с толстыми штекерами.
Тонкие вилки у большинства телевизоров, видео/аудиотехники, радиоприемников, настольных ламп. Толстые стержни вилки обычно у более мощных потребителей — пылесос, утюг, фен, миксер, электрочайник, электрообогреватель, стационарный компьютер и др.
При использовании силовых вилок рекомендуем пользоваться таким, где крепящий винт размещен перпендикулярно направлению стержней (левая картинка). Причина довольно проста. Силовая вилка плотно входит в гнезда розетки и довольно неплохо там удерживается. При вытягивании вилки с винтом продольного крепления (правая картинка) возможно его вырывание и перед вами окажется включенная в розетку вилка со сорванной защитной крышкой и к тому же под напряжением. Поперечный винт крепления держит целостность вилки намного лучше.
Переходники.
В современном доме имеется очень много электрической техники различных производителей. И зачастую их штепсельная вилка не подходит к имеющимся розеткам. Выход прост — использование переходников. При использовании переходников следует придерживаться основных правил электробезопасности. При этом обратите внимание на надежную фиксацию как переходника в вашей стационарной розетке, так и вилки прибора в отверстиях переходника. Переходник — это временное решение проблемы. При его применении опасность поражения током и возгорания возрастает.
Удлинители, переноски, разветвители.
Для временного подключения к одной розетке 2-3 и более потребителей применяют разветвители — т.н «двойники» или «тройники». Помните — это только временное решение подсоединения потребителей электрического тока. Навешенные на розетке конструкции из тройнико ухудшают ее безопасность. Она больше греется и ранье выйдет из строя.

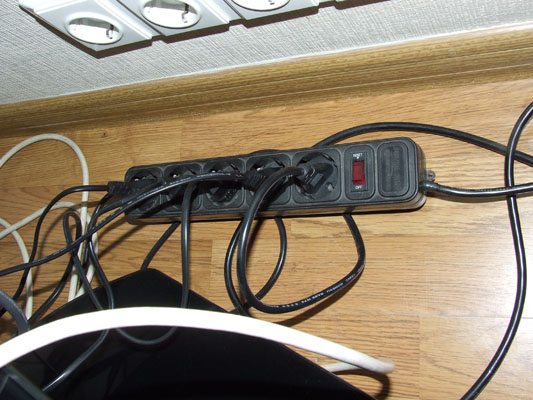

Одним из решений при подключении нескольких потребителей к одном месте может быть удлинитель, т. н. "компьютерный". Он состоит из вилки, небольшого провода и блока розеток. На некоторых блоках имеется дополнительный выключатель, сигнальная лампочка, помехозащитный фильтр.
Удлинители предназначены для временного подключения електрических приборов. Состоит из вилки, розетки, соединенных мягким многожильным проводом-шнуром различной длины (3 — 10 ...м). При пользовании удлинителями следите, чтобы на вилку и розетку не попадала влага. При сматывании лучше использовать специальные катушки, чтобы провод не перегибался. При сильном перегибании отдельные проволочки кабеля ломаются и со временем прокалывают изоляционное покрытие, что может привести к короткому замыканию кабеля с последующим его возгоранием.
При складывании электрошнура не наматывайте его на локоть. После такой укладки кабель обычно плохо разматывается. Необходимо складывать кабель змейкой: - возьмите один конец провода в левую руку, а правую отведите вперед и верните назад. Левой зажмите провод в ладони. Правая рука рисует восьмерки 888, а левая зажимает провод посредине. Данный способ складывания позволяет одним движением в броске размотать моток провода. (Так делали в старину охотники набрасывая смотанную петлю-лассо на животное)
При использовании кабель размещайте так, чтобы не допустить его повреждение. Например, при использовании электротриммера начинайте работу с точки, ближайшей к розетке и работайте удаляясь от нее так, чтобы кабель находился на обработанном участке травы. Или, чтобы кабель не лежал на линии пропила электролобзика. Не размещайте кабеля по пути передвижения людей, животных, работающих механизмов.
