Существует множество марок и типов электрических проводов, кабелей, шнуров. Здесь буду рассмотрены самые распространенные по применению в бытовой электропроводке.
В зависимости от задач, поставленных заказчиком, технических требований ПУЭ, выбирается нужный электропровод. При этом обращают внимание на проходящий ток, условия и влияние внешних факторов, сечение проводных жил, их количество, материал (алюминий, медь) и прочие параметры.
Сечение электрических проводов измеряют в миллиметрах квадратных. Чтобы приблизительно оценить номинальную мощность, которую можно подать данным проводом, необходимо сечение умножить на 2 и получим мощность в кВт. (Н.п. изолированный провод ВВГ 3х1,5 сможет обеспечить номинальную мощность до 3 кВт однофазной сети). Таблица "Сечение-токи", которую обычно предлагают на различных сайтах и в справочниках, не всегда удобна т.к. в паспортах большинства домашних приборов значится именно потребляемая мощность.
Марки проводов и их примененние
|
Название с алюминиевой жилой |
Название с медной жилой |
Вид изоляционного покрытия, применение |
|
АПВ |
ПВ |
Поливинилхлоридная изоляцией, незащищенный. Прокладка в трубах, пустотных каналах. Цифры указывают на гибкость (ПВ-1,..ПВ-3 — 1 — одна жила, чем больше число, тем больше проводков в жиле и она мягче) |
|
АПП |
ПП |
Самозатухающий полиэтилен |
|

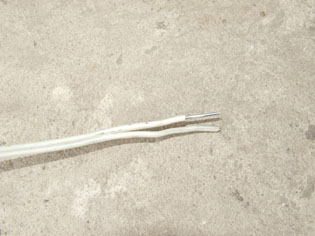

АППВ |
ППВ |
Провод плоский с поливинилхлоридной изоляцией, Прокладка под штукатуркой на несгораемой поверхности, в трубах. |
|
АППП |
ППП |
Плоский из самозатухающего полиэтилена, открытая прокладка. |
|
АППР |
ППР |
Резиновая изоляция, Прокладка по дереву. |
|
АПРН |
ПРН |
Резиновая изоляция в негорючей оболочке. Сухие и сырые помещения, на воздухе. |
|
|
ПРД |
Гибкий (ПРД-2) с резиновой изоляцией в хлопчатобумажной защитной оплетке, Прокладка на роликах. |
|
|
ПРВД |
То же , но с внешней поливинилхлоридной изоляцией. В сухих и сырых помещениях. |
|
АВТ, АВТУ |
|
Поливинилхлоридная изоляция, с несущим тросом (буква Т - трос). Для наружного применения, особенно для ввода в жилые помещения. |
|

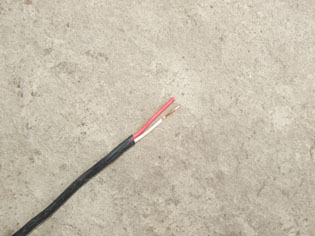

АВВГ |
ВВГ |
Поливинилхлоридная двойная изоляция, Внутри помещений. Рекомендуемый для примененния в большинстве случаев стационароного электромонтажа. (Особенно ВВГ-1). |
|
АПВГ |
ПВГ |
То же ,но жилы покрыты полиэтиленом, общая оболочка поливинилхлоридная. Внутри помещений. |
|
|
ПУНП |
Пластиковая изоляция и поливинилхлоридная оболочка. Запрещен для применения в помещениях (тонкая изоляция). |
|

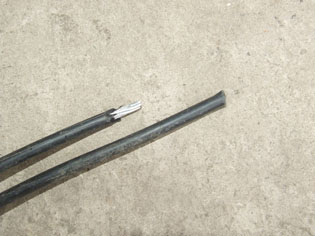

СИП |
|
Алюминиевый, многожильный, покрытый полиэтиленом., самонесущий (не надо подвесного троса) Применяется для воздушных и вводных линий взамен неизолированного.( С- самонесущий, И — изолированный, П — изоляция полиэтилен) |
|
САПсш |
|
То же. |
|
CIF |
|
То же |
|
|
ШВВП |
Мягкий шнур с поливинилхлоридной изоляцией и оболочкой. Жилы идут продольно. Зачастую применяют для монтажа электропроводки. |
|
|

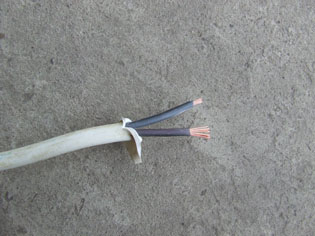

ПВС |
Круглый кабель с поливинилхлоридной изоляцией и мягкими жилами. Жилы идут по спирали. Оболочка полностью заполняет внутренне пространство. Зачастую применяют для монтажа электропроводки. |
Провод АПВ, АППВ — это низкобюджетные провода. Тем не менее они широко применялись в домах, построенных в “советские” времена. Один слой изоляции при малейшей царапине делает возможным поражение током. Например при побелке оштукатуренной поверхности, когда поверхность стены становится влажной. Эти дефекты— источник утечек тока, что не позволяет применять УЗО в таких постройках. Этот алюминиевый провод "гловная боль" электрика при поиске мест разрушения жил. Дело в том, что алюминиевый провод имеет свойство течь (утоньшаться со временем) в местах перегиба и последующем нарушении целостности. Также он плохо сгибается. Два-три перегиба и провод сломался. Хорошо если это на видимом участке, возле места соединения. Встречались изломы на 1-2 см дальше от зачищенного конца. Находится этот дефект легким покачиванием проводов. В месте перелома провода он не пружинит а перегибается. Встречается явление, например, в панельных домах, которые эксплуатировались десяток лет и потом вдруг какой-то участок отказывает. Перестает работать какая-то розетка...
Аналогичная ситуация с резиновой изоляцией в местах доступа воздуха. Со временем она высыхает и лопается, образуя микротрещины.
Провода с полиэтиленовой изоляцией плохо переносят нагревание из-за низкой температуры плавления полиэтилена — их желательно применять на улице. Пример - использование САПт или СИПт в воздушных линиях (на столбах по улице), применение его для подвода от столба к дому.
А провода с поливинилхлоридной изоляцией , тем более тефлоновой (фторопласт), более стойки к нагреванию и менее к внешнним атмосферным воздействиям. Сохнут и грубеют на солнце. Например АВВГ плох как воздушный подводной и довольно стойкий при прокладке в земле, под штукатуркой.

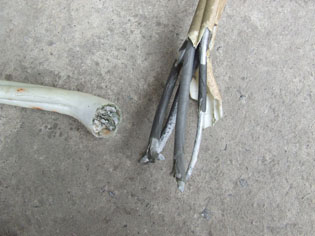

На фото выше показан провод АВВГ использовавшийся как вводный от столба к щиту (счетчику). В верхней части видно, что провод потрескался от внешних воздействий. Четыре провода (фрагмент справа) были размешены на опоре (бетонном столбе). В нижней части скопившаяся влага превратила материал проводников и изоляции в белый порошок (фрагмент слева). Чуть ниже в районе желтых пятен видно вздутие поврежденной изоляции жил.
Не всегда более дорогой провод лучше. Например, ВВГ-1 3х2,5 прекрасно подключать к розеткам, а вот его мягкий аналог ВВГ-2 3х2,5 не всегда и подключаем к розетке. Из-за реальной большей толщины, при одинаковом общем сечении, такой провод не входит в клеммное отверстие для проводов в современной розетке.
Выход то есть — выкусить часть проводков жилы, но это уже полный абсурд. Правильное решение - применение наконечников для подключения многожильных проводов, но оно удорожает затраты.

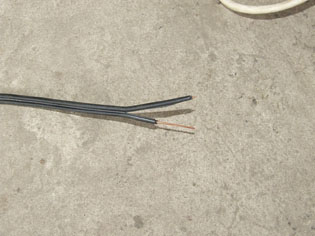

Встречается примененние телефонного провода в сетевой электропроводке. Например, ПРППМ 2х1,2 - внешне он неплохо выглядит - довольно толстая полиэтиленовая изоляция, медные жилы. (По ТУ допустимо применение при напряжении до 380В.) Реально имеем - прикосновение к изоляции голой рукой при подключении "болгарки" и ощущается тремор мышц в пальцах от тока.
Недавно осматривал выгоревший щит после короткого замыкания в нем. Замкнула шина на корпус. Ее конец перед этим подогнули. Выгорела частично (1 см) близрасположенная площадка для автоматов и две фазные шины. Обратил внимание на состояние изоляции проводов. Щит давний до 40 лет. На проводах марки АПВ и АППВ сечением 1,5 - 2,5 изоляция почти целая. Замыкания, прикасания между токопроводящими жилами нет. Эти провода повсеместно использовались в те времена. На проводе ШВВП 3х1,5 изоляция полностью оплавилась, отдельные токопроводящие жилы сплавились, соединились.
