Коробки электрические
Электрические коробки предназначены для обеспечения доступа к электрическим соединениям, как первичному - прокладка линий и установка электрооборудования, так и вторичному - ревизия, поиск неисправностей.
- Установка коробок (наружные, внутренние)
- Форма коробок (круглые, прямоугольные...)
- Размеры
- Виды коробок (распределительные, установочные)
- Специальные коробки (составные, углубленные)

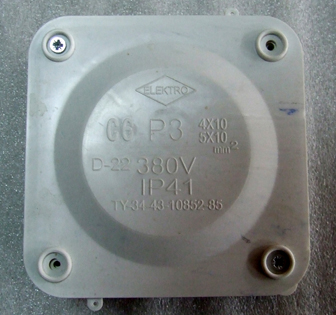

По способу установки коробки могут быть наружными или внутренними (встроенными, скрытыми). К электрическим коробкам могут предьявляться специальные требования: пыле- влагозащитность, герметичность и прочие. Параметры уровня герметичности, пыле-влагозащищенности написаны на корпусе электроприборов и коробки не исключение. Обычно они написаны на корпусе после букв IP. Первая цифра от 0 до 6 для пыли, вторая - от 0 до 8(9) для влаги, Цифра 0 - нет защиты, 1-2 - защита от прямого попадания крупных частиц(капель, брызг), 5-6 - защищены от боковых загрязнений, пыли, 8(9) - герметичны при погружении в воду.
Поскольку основные посетители сайта имеют дело с бытовыми электропроводками, то рекомендуем не размещать коробки в воде. Останавливаюсь на этом потому, что в инете попадались поисковые запросы по герметичным коробкам. Да такие есть, но подумайте надо-ли ее ставить в стремном месте. Может лучше добавить пару метров провода и разместить коробку в более благоприятном месте. А профессионалы, тем более промышленные, прекрасно ориентируются в уровнях защиты.
Самые проблемные места по герметичности в быту: ванная - по нормам она не относится к помещениям, требующим особых условий герметичности розеток-выключателей, подвал (погреб). В ванной(душевой) не ставьте розетки в местах, куда попадают брызги, а выключатель можно установить снаружи. Основное освещение над дверью, дополнительное освещение - у зеркал, выше крана, в местах исключающих случайное прикосновение к электроприбору.
НЕДОПУСТИМО: Например с намыленным лицом ищем полотенце а рядом с крючком розетка или светильник, выходим с душа и опираемся рукой на стену рядом со светильником
Сауна - внутри устанавливается специальный герметический светильник, выключатель снаружи. Подвал, погреб - можно 12В, а можно выключатель снаружи + датчики движения, если помещение длинное, светильники герметичные класса 6-7. Коробки, выключатели во всех случаях снаружи.
Ну и еще одно влажное место - колодец скважины, приямок насосной станции. Здесь также реле-автомат включения-выключения насоса размещен в месте с повышенной влажностью и его корпус требует влагозащиты или размещения в сухом месте.
По форме электрические коробки бывают круглыми (точнее цилиндрической формы) и прямоугольной (прямоугольный параллелепипед).

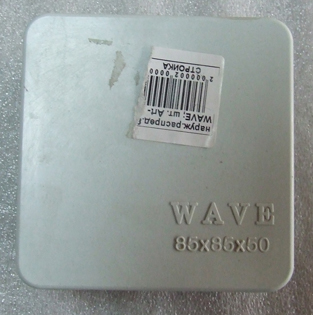

Размеры электрических коробок: круглые - сечение от 60 - 150 мм, прямоугольные - также в таких пределах, но возможны и несколько большие размеры. Как видно из фото на большинстве коробок написаны их размеры. Внутренние розетки и выключатели устанавливаются в коробку диаметром 60 мм.(фото справа).
Виды коробок
Установочные коробки. Установочные коробки применяют для установки в них электрических розеток, выключателей и других приспособлений и приборов (регуляторы, датчики температуры и др.)>
Современные установочные еврокоробки имеют диаметр 60 мм (раньше был 70 мм), и высоту 50 мм (стандартные) и появились углубленные коробки (до 100 мм).
Углубленные коробки применяются при "безкоробочном" монтаже электрических схем. Они служат для установки и закрепления выключателей (розеток) и также для размещения в них мест соединения проводов. При таком монтаже коммутацию выключателей, светильников делают не в распределительной (распаечной) коробке, а непосредственно в установочной ( например под выключателем ). Простую схемку - одиночный выключатель+лампочка, имеющую одно дополнительное соединение, можно без труда собрать в обычной коробке. А вот более сложную разместить в установочной под выключателем проблематично, вот тут и пригодится углубленная комбинированная коробка (на фото слева)
Специальные коробки

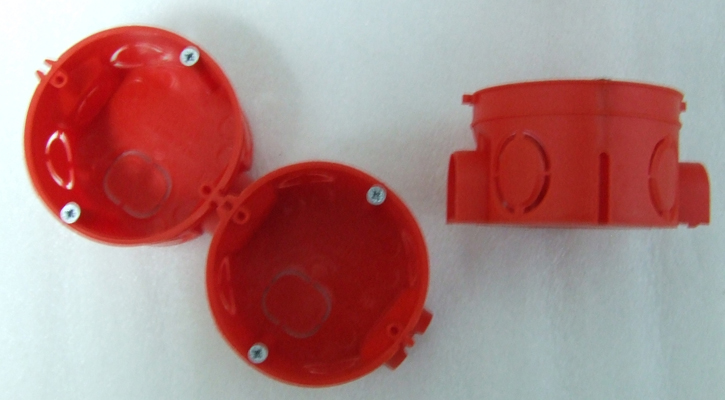

Для качественной установки ряда электроприборов в одном месте применяют наборные коробки, у которых имеются специальные замки (фото внизу) или приливы (фото выше), позволяющие надежно и точно соединить их друг с другом. Также выпускают и многоместные (составные) коробки, изготовленные как одно целое.

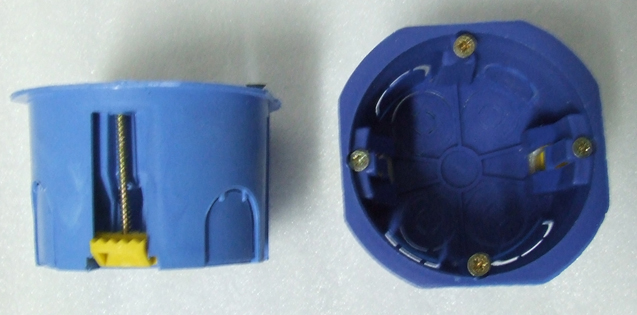

В зависимости от места установки на установочных коробках также могут быть дополнительные крепежные элементы (фото слева), например для гипсокартонных стен.
Самые простые коробки предназначены для установки в кирпичных или бетонных стенах. Коробки з дополнительными зажимами (желтый цвет) применяют для установки в пустотелых конструкциях - вагонка, гипсокартон.
Для более сильного закрепления установленных в коробки приборов, особенно розеток, установочные коробки имеют место ввинчивания закрепляющего винта (продаются с винтами).
Распаечные (распределительные) коробки выпускаются нескольких размеров и формы. При установке больших коробок следует контролировать отсутствие деформации корпуса. Деформация корпуса при замазывании закрепляющим раствором (н.п. алебастр) не даст возможности установить крышку коробки.
У некоторых круглых коробок защитная крышка закрепляется несильно, а у большинства прямоугольных крышка устанавливается плотно. Часть коробок имеет накручивающиеся крышки и зажимные уплотнения на подводных каналах. Это повышает их пыле- влаго- защитные свойства.
Если стоит вопрос герметичности в коробках, то следует иметь ввиду, что круглый кабель (например ПВС) плотнее зажимается (герметизируется) на входе в коробку. Ну и в одно отверстие должен входить один кабель.
